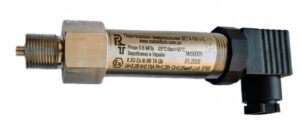

Перетворювач вимірювальний ВЕГА-ПА(-ПН)
-
Призначення
Перетворювач вимірювальний ВЕГА-ПА(-ПН) призначений для вимірювання абсолютного (ПА) або надлишкового (ПН) тиску газоподібних середовищ та рідини, перетворення виміря-ного значення в аналоговий вихідний сигнал або цифровий інтерфейс (в залежності від виконання).
Основні технічні дані:
Верхня границя діапазону вимірювання тиску до 40 МПа;
Границі допустимої приведеної похибки ±0,1%; ±0,15 %; ±0,25% (в залежності від виконання)
Вихідний сигнал 4-20 мА, 0-3,3 В, RS485 (в залежності від виконання)
Температура навколишнього середовища від мінус 25 до плюс 50 °С
Вибухозахищене виконання II 2G Ех ib IIВ Т4 Gb
Ступінь захисту IP66.
Режим роботи перетворювачів – тривалий безперервний
Маса 0,5 кг, не більше Перетворювачі виготовляються у виконаннях наведених в таблиці.
Назва перетворювача Діапазон вимірюваного тиску, МПа Допустима приведена похибка, % Вихідний сигнал Живлення, В ВЕГА-ПА-1 0–10 ±0,25** 4–20 мА 16–24 ВЕГА-ПА-2 0–10 ±0,25 0–3,3 В* 4–6 ВЕГА-ПА-3-0 0–10 ±0,1 RS485 4–6 ВЕГА-ПА-3-1 0–10 ±0,1 RS485 4–6 ВЕГА-ПА-4 10–40 ±0,25** 4–20 мА 16–24 ВЕГА-ПА-5 10–40 ±0,25 0–3,3 В* 4–6 ВЕГА-ПА-6-0 10–40 ±0,1 RS485 4–6 ВЕГА-ПА-6-1 10–40 ±0,1 RS485 4–6 ВЕГА-ПН-1 0–1,6 ±0,25** 4–20 мА 16–24 ВЕГА-ПН-2 0–1,6 ±0,25 0–3,3 В* 4–6 ВЕГА-ПН-3-0 0–1,6 ±0,1 RS485 4–6 ВЕГА-ПН-3-1 0–1,6 ±0,1 RS485 4–6 ВЕГА-ПН-4 0–20 ±0,5 0–3,3 В* 4–6 ВЕГА-ПН-5-0 0–20 ±0,25 RS485 4–6 ВЕГА-ПН-5-1 0–20 ±0,25 RS485 4–6 * По окремому замовленню може бути 0–2,5 В або 0,4–2 В
** По окремому замовленню може бути ±0,15 %
